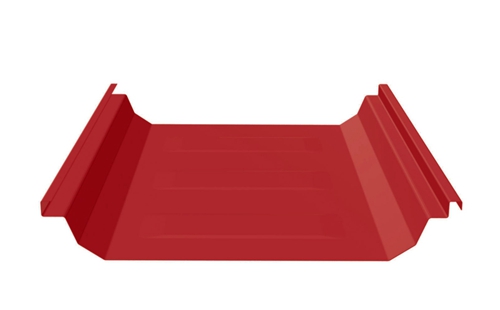

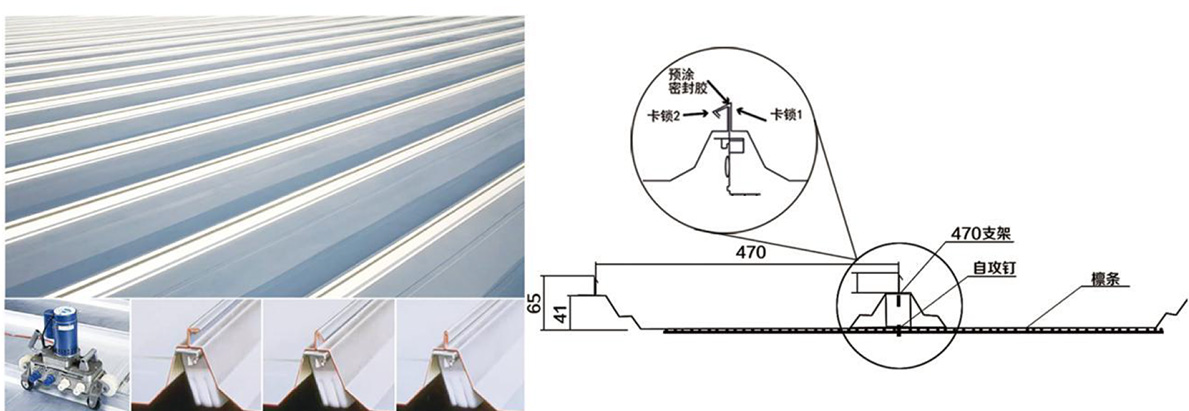

470型360°直立锁缝屋面系统
◆有效宽度470mm、360°咬合的公母肋、肋高75mm、预置不干胶,使系统具有可靠的密封性,防止渗漏,保证屋面系统具有出色的防水性能
◆可相对滑动64mm的支架(50°温差时允许板长107m)、带有金属挡水板或带密封帽的弓型结构屋脊、可滑动的山墙组合件,使系统具有完美的热胀冷缩补偿功能;
◆横向加劲肋,不仅降低风干扰,还提高了屋面系统的抗变形能力
◆提供现场压型服务,板长可按需定制,无需纵向搭接,进一步提供系统的密水性,降低现场安装的成本和技术难度,提高安装速度
◆集装箱内置式成型设备和特殊的系统设计,保证现场压型的产品质量
压型钢板型号 | YX65-470 | 彩钢瓦用途 | |
有效覆盖宽度(mm) | 470 | 厚度范围为0.45-1.2mm用于大 面积、防水要求高的钢结构厂房 及公共建筑屋面。 | |
展开宽度(mm) | 600 | ||
厚度(mm) | 0.5 | 0.6 | |
界面惯性矩(cm4/m) | 39.30 | 47.24 | |
截面抵抗矩(cm3/m) | 22.62 | 27.21 |
产品特点:
①合理的界面设计,充分发挥了材料的力学性能。
②安装自锁功能,提高屋面安装安全度,加快安装速度。
③超强的抗风揭能力,。与支架咬合锁缝后,360°咬合,压型钢板与支架、压型钢板之间形成有力连接,使屋面形成整体,提高了屋面的抗风揭能力。
④压型钢板锁缝多层咬合,配上专用密封胶,提高整个屋面的水密性能、气密性能。

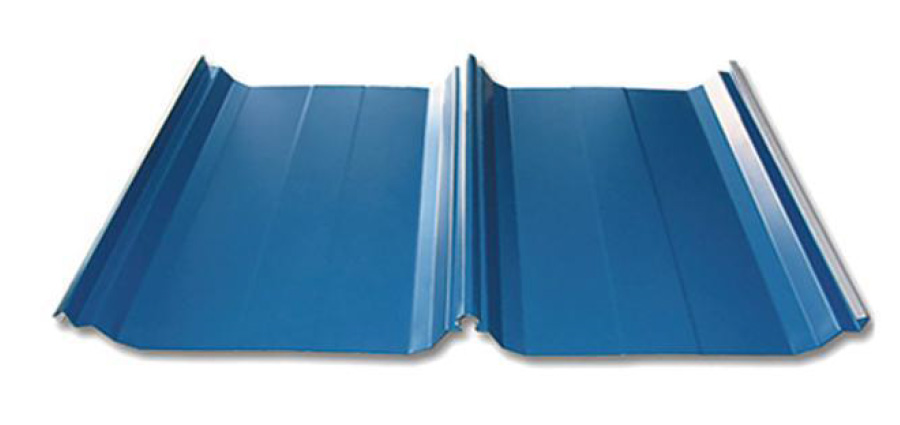

788型360°直立锁缝屋面系统
一种新型角驰屋面系统,其采用360°双锁卷暗扣连接,提高气密性和抗风能力。坡度大,所以其排水性优良,强度大,表面无自攻钉安装安全可靠。
压型钢板型号 | YX66-394-788 | 彩钢瓦用途 | ||
有效覆盖宽度(mm) | 788 | 隐藏式屋面板 | ||
展开宽度(mm) | 1000 | |||
厚度(mm) | 0.6 | 0.8 | 1.0 | |
界面惯性矩(cm4/m) | 34.98 | 42.06 | 51.52 | |
截面抵抗矩(cm3/m) | 10.99 | 14.38 | 17.36 |
板型特点:
①立体突出,刚劲挺拔,建筑霸气雄壮之感展示无余。
②安装简便,无需繁杂的机械安装。
③承重性强,可以配合光伏发电项目使用。
④适合于现代化大型工业建筑,抗风抗震性卓越,防雨效果好。
